Формы алмазных шлифовальных кругов

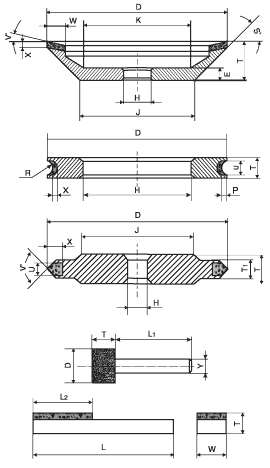

Обозначение геометрических размеров изделий, используемых в каталоге, с целью единого понимания базируются на стандартах FEPA для инструментов из алмазных порошков.
D - наружный диаметр изделия;
E - толщина корпуса в базовой его части;
H - диаментр посадочного отверстия;
J - диаметр опорного торца;
K - диаметр внутренней выточки;
L - общая длина бруска;
L1 - длина хвостовика;
L2 - длина алмазоносного слоя;
R - радиус;
S - внешний угол конуса корпуса;
T - общая высота круга;
T1 - толщина рабочей части круга;
U - высота алмазоносного слоя (если <T или T1);
U1 - ширина рабочей части слоя;
V - рабочий угол;
W - ширина слоя;
X - толщина алмазоносного слоя;
Y - диаметр хвостовика;
P - глубина вогнутости рабочего слоя.
ФОРМЫ АЛМАЗНЫХ ШЛИФОВАЛЬНЫХ КРУГОВ
Алмазные шлифовальные круги описываются в этом каталоге в соответствии с ГОСТ 24747-90. Продукция сертифицирована знаком соответствия по ГОСТ Р 50460-92.

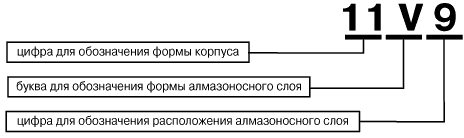

| Идентификационный номер для основных видов корпусов шлифовальных кругов. | ||
| 1 |  |
плоский круг без выточек, Д/Н≥1,8 |
| 2 |  |
кольцо, Д/Н<1,8 |
| 3 |  |
плоский круг с односторонним рельефом |
| 4 |  |
плоский круг, конусообразный с одной стороны |
| 6 |  |
плоский круг, с выточкой с одной стороны |
| 9 |  |
плоский круг, с выточкой с обеих сторон |
| 11 |  |
чашечный круг 45o<α<90o |
| 12 |  |
чашечный круг α≤45o |
| 14 |  |
плоский круг с двухсторонним рельефом |
