1V1 специальные
Круги алмазные шлифовальные

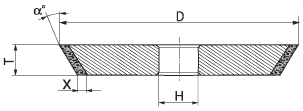

1V1 D*T*X*α*H
Применение:
- обработка стружколомающих канавок в инструменте.
- Алмазоносный слой изготавливается из алмазных шлифпорошков и микропорошков на металлических и органических связках.
- На металлических связках применение охлаждения обязательно.
- Продукция сертифицирована
Обработка зубьев
Шифр | D, мм | T, мм | X, мм | αo | H, мм |
9-3206 | 100 | 12 | 6 | 15 | 31,75 |
9-3207 | 100 | 12 | 6 | 30 | 31,75 |
9-3208 | 100 | 12 | 6 | 45 | 31,75 |
9-3209 | 125 | 12 | 6 | 15 | 31,75 |
9-3211 | 125 | 12 | 6 | 20 | 31,75 |
9-3212 | 125 | 12 | 6 | 25 | 31,75 |
9-3213 | 125 | 12 | 6 | 30 | 31,75 |
9-3214 | 125 | 12 | 3 | 10 | 31,75 |
9-3215 | 125 | 12 | 3 | 15 | 31,75 |
9-3216 | 125 | 12 | 3 | 20 | 31,75 |
9-3217 | 125 | 12 | 3 | 25 | 31,75 |
9-3218 | 125 | 12 | 3 | 30 | 31,75 |
9-3219 | 125 | 12 | 3 | 45 | 31,75 |
9-3220 | 125 | 6 | 6 | 30 | 50,80 |
9-3222 | 100 | 10 | 3 | 20 | 20,00 |
9-3223 | 125 | 12 | 3 | 20 | 20,00 |
9-3241 | 125 | 10 | 6 | 45 | 31,75 |
9-3248 | 100 | 6 | 5 | 30 | 31,75 |
9-3249 | 100 | 6 | 5 | 45 | 31,75 |
9-1043 | 4 | 1/2 | 1/4 | 10 | 1 1/4 |
9-1044 | 4 | 1/2 | 1/4 | 15 | 1 1/4 |
9-1045 | 4 | 1/2 | 1/4 | 20 | 1 1/4 |
9-1046 | 4 | 1/2 | 1/4 | 25 | 1 1/4 |
9-1047 | 4 | 1/2 | 1/4 | 30 | 1 1/4 |
9-1000 | 4 | 1/2 | 1/4 | 45 | 1 1/4 |
Пример заказа алмазного круга формы 1V1, (шифр 9-3248) с размерами 100-6-5-30-31,75 из алмазов марки АС4, зернистостью 63/50, относительной концентрацией алмазного порошка 100%, на органической связке В2-01: 9-3248 1V1 100-6-5-30-31,75 АС4 63/50 100% В2-01 Поставка специальных кругов производится по согласованной нормативно-технической документации.
Завод выпускает указанные формы и типоразмеры кругов из Кубического нитрида бора (КНБ). Пример заказа круга с КНБ формы 1V1 (шифр 9-3248) с размерами 100-6-5-30-31,75 из КНБ марки CBN-1, зернистостью 100/80, относительной концентрацией порошка КНБ 100%, на органической связке BN-310: 9-3248 1V1 100-6-5-30-31,75 CBN-1 100/80 100% ВN-310
Внимание: завод выпускает и другие типоразмеры данной формы круга.
